Technisches Merkblatt

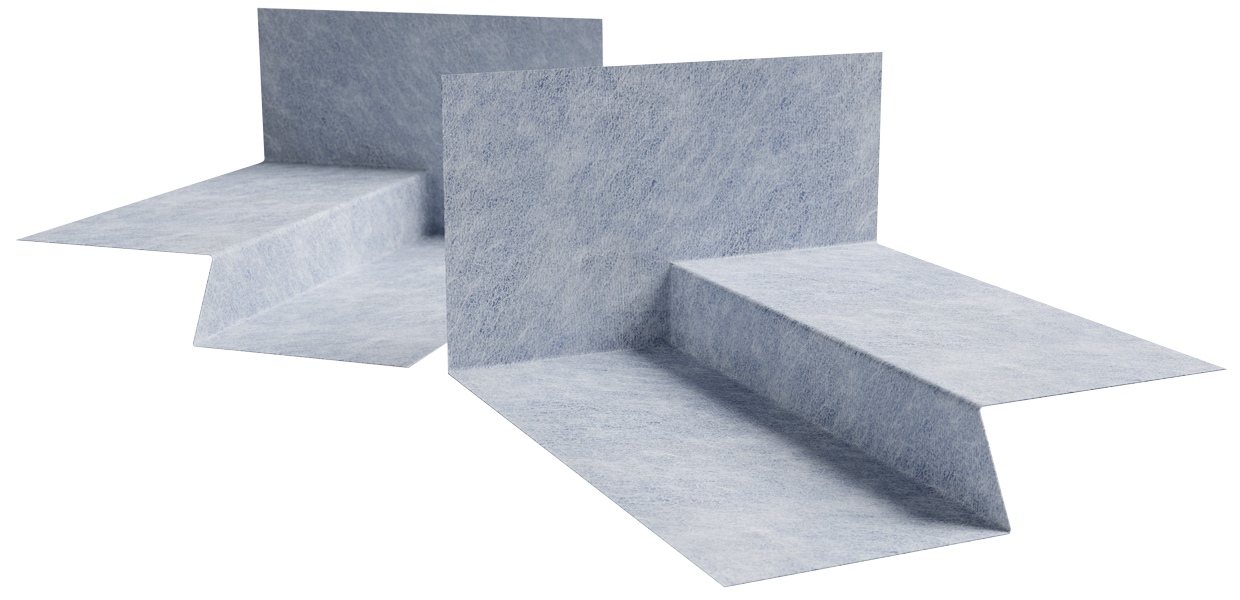

Gefälle-Ecken
Gefälle-Ecken
- erhältlich in 20 mm und 28 mm Höhe
- zur Abdichtung der Ecken am Gefälleestrich
- vorgefertigte, dehnfähige Formteile
- beidseitig vlieskaschiert
Die flexiblen Gefälle-Ecken sind beidseitig vlieskaschiert und somit die ideale Ergänzung im Bereich von bodengleichen Duschen zum Dichtband. Diese Formteile werden in Verbindung mit den Kiesel Verbundabdichtungen und dem Kiesel Dichtkleber Oka DK verarbeitet. Die Gefälle-Ecken gibt es in den gängigen Höhen von 20 mm und 28 mm, in links und rechts.
Sie dienen zum fachgerechten Abdichten der Höhendifferenzen zwischen ebenen/waagrechten und dem im Gefälle hergestelltem Estrich bei der Herstellung von Abdichtungen im Verbund (AIV).
Zur Vermeidung von Rissbildungen im Eckbereich die Gefälle-Ecken in den ersten noch frischen Auftrag einbetten und mit dem zweiten Auftrag vollständig überarbeiten. Hierfür die Mindestschichtdicke der Abdichtmasse beachten. Dichtbandstöße sind mindestens 5 cm zu überlappen. In Verbindung mit der Dichtbahn werden die Gefälle-Ecken mit Servoflex DMS 1K Plus SuperTec oder Okamul Ki Fix verklebt. Das technische Merkblatt der zum Einsatz kommenden Abdichtmasse ist zu beachten.
Farbe
grau
Temperaturbeständigkeit
-30 °C / +90 °C (min. / max.)
DIMENSIONEN
| 20 mm | 28 mm | ||
|---|---|---|---|
| Maße Kopfteil | Höhe oben/unten | 60/80 mm | 60 / 88 mm |
| Maße Bodenteil | Länge oben/unten | 105/120 mm | 105 / 120 mm |
| Breite oben/unten | 60/60 mm | 60/60 mm | |
| Höhe Absatz | 21 mm | 29 mm | |
| Alle Winkel | 90° | 90° | |
| Gesamtdicke | 0,9 mm | 0,9 mm | |
| Gesamtgewicht | 10,3 g/Stück | 10,9 g/Stück |
| Beschreibung | Artikelnummer | EAN |
|---|---|---|
| 5 Stück/Karton Kiesel Gefälle-Ecke 20 mm links | 60368 | 4015705603681 |
| 5 Stück/Karton Kiesel Gefälle-Ecke 20 mm rechts | 60369 | 4015705603698 |
| 5 Stück/Karton Kiesel Gefälle-Ecke 28 mm links | 60377 | 4015705603771 |
| 5 Stück/Karton Kiesel Gefälle-Ecke 28 mm rechts | 60378 | 4015705603780 |
Die vorstehenden Angaben, insbesondere Vorschläge für die Verarbeitung und Verwendung unserer Produkte, beruhen auf unseren Kenntnissen und Erfahrungen. Wegen der unterschiedlichen Materialien und der außerhalb unseres Einflussbereichs liegenden Arbeitsbedingungen empfehlen wir in jedem Falle ausreichende Eigenversuche, um die Eignung unserer Produkte für die beabsichtigten Verfahren und Verarbeitungszwecke sicherzustellen. Eine Haftung kann weder aus diesen Hinweisen noch einer mündlichen Beratung begründet werden, es sei denn, dass uns insoweit Vorsatz oder grobe Fahrlässigkeit zur Last fällt. Mit dem Erscheinen dieses Technischen Merkblatts verlieren alle vorherigen Ausgaben ihre Gültigkeit.
Stand: 23.02.2026/ag
