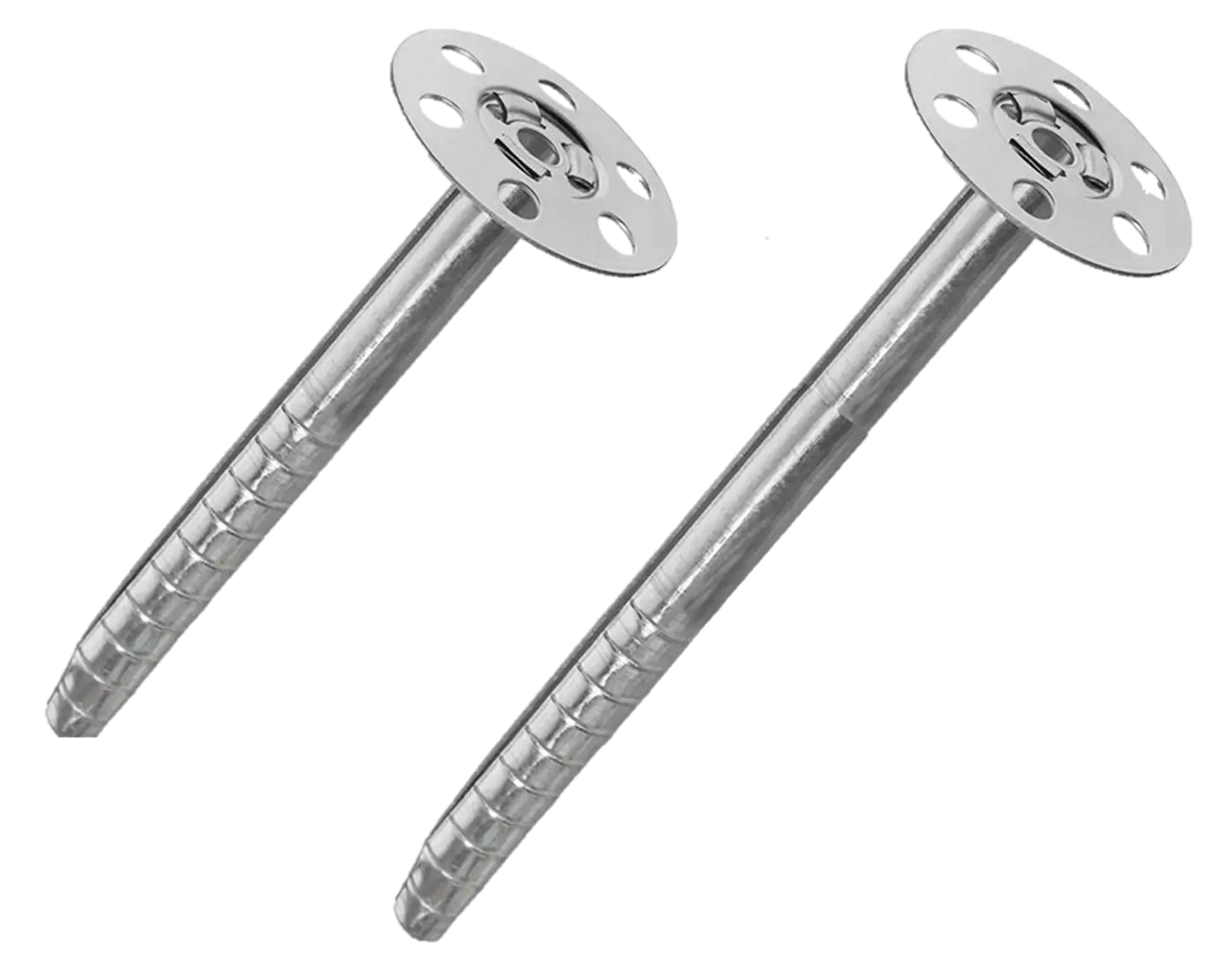

Ki Dübel 80 und Ki Dübel 140 sind Tellerdübel aus verzinktem Metall für eine schnelle mechanische Befestigung von Ki Board Bauplatten ab einer Stärke von 20 mm an Wand- und Deckenbereichen in Beton und Mauerwerk.
Bei Ki Board 4, 6 und 10 mm erfolgt der Einsatz in Kombination mit der vollflächigen Verklebung.
Ein großer Vorteil des Ki Dübels ist die einfache und schnelle Montage. Durch die Verspannung im Bohrloch wird ein optimaler Haltewerte erreicht.
Vor der Montage ist der Befestigungsuntergrund auf ausreichende Tragfähigkeit zu prüfen. Der Ki Dübel ist geeignet für den Einsatz bei Lochstein, Hohlblockstein, Vollstein, Kalksandstein, Porenbeton und Beton.
Die Ki Board Bauplatte ist mit einem 8 mm Steinbohrer vorzubohren, wobei die Bohrtiefe in den Untergrund mind. 35 mm betragen muss. Anschließend ist das Bohrloch durch Ausblasen oder mit einem Pinsel staubfrei zu reinigen. Den Ki Dübel durch die Bauplatte einschlagen, wobei der Dübelteller vollständig auf der Isolierplatte aufliegen muss und nicht überstehen darf.
Format
Dübellänge
Dämmteller-Durchmesser
Ki Dübel 80
80 mm
36 mm
Ki Dübel 140
140 mm
36 mm
Der Mindestverbrauch ist abhängig von der Größe der Bauplatte.
Ca. 5 Stück/Platte bei einer Plattengröße von 1300 mm x 600 mm
Ca. 8 Stück/Platte bei einer Plattengröße von 2600 mm x 600 mm
Bedarf je m² = ca. 5 Stück
Beschreibung
Artikelnummer
EAN
Ki Dübel 80 / 250 Stück
60723
4015705607238
Ki Dübel 140 / 250 Stück
60725
4015705607252
Anfallende Produktreste und Verpackungen sind entsprechend den örtlichen Entsorgungsvorschriften zu behandeln.
Die vorstehenden Angaben, insbesondere Vorschläge für die Verarbeitung und Verwendung unserer Produkte, beruhen auf unseren Kenntnissen und Erfahrungen. Wegen der unterschiedlichen Materialien und der außerhalb unseres Einflussbereichs liegenden Arbeitsbedingungen empfehlen wir in jedem Falle ausreichende Eigenversuche, um die Eignung unserer Produkte für die beabsichtigten Verfahren und Verarbeitungszwecke sicherzustellen. Eine Haftung kann weder aus diesen Hinweisen noch einer mündlichen Beratung begründet werden, es sei denn, dass uns insoweit Vorsatz oder grobe Fahrlässigkeit zur Last fällt. Mit dem Erscheinen dieses Technischen Merkblatts verlieren alle vorherigen Ausgaben ihre Gültigkeit.
