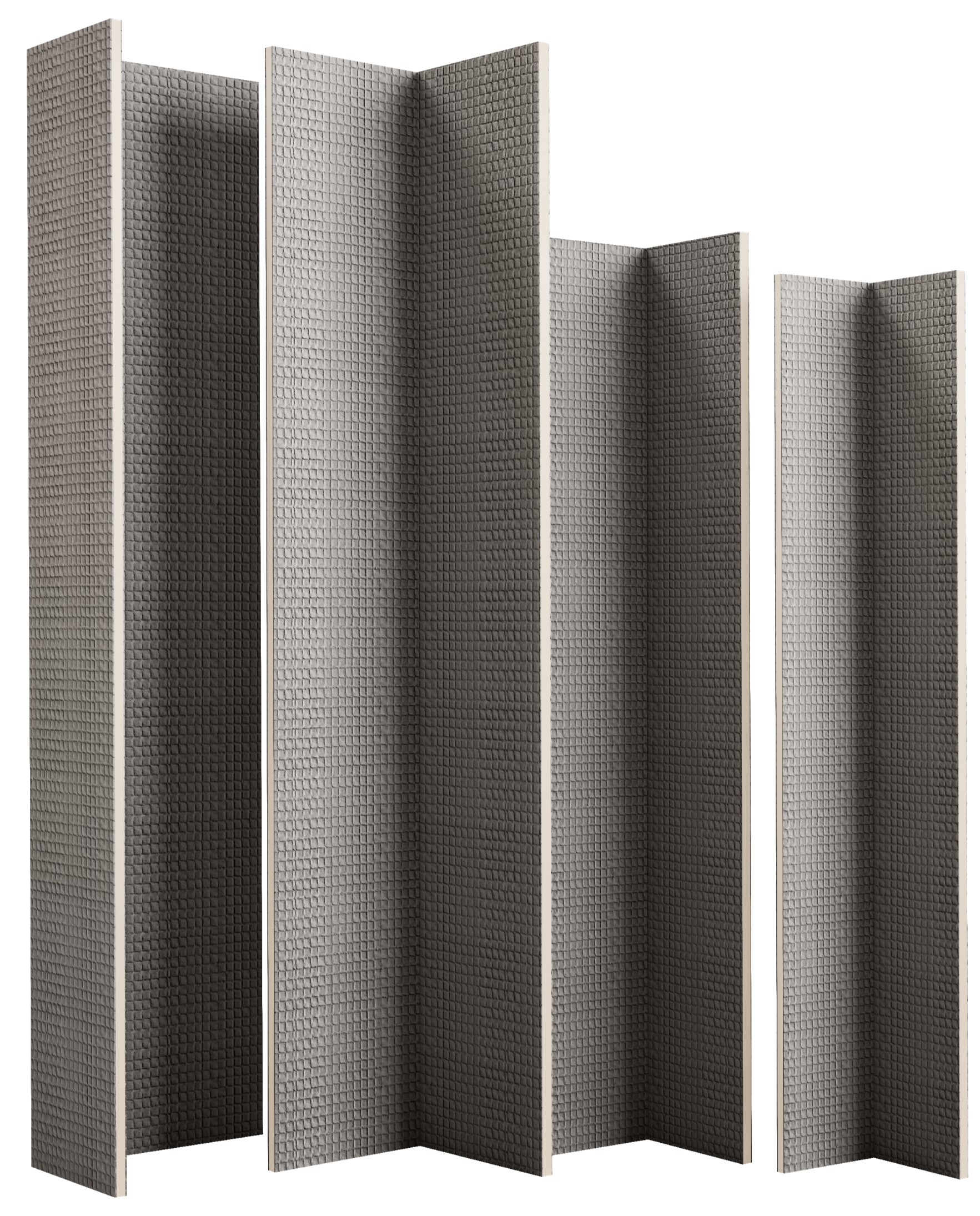

Ki Winkel ist ein werkseitig gefertigtes 90°-Winkelelement aus druckfestem, extrudiertem Polystyrol-Hartschaum (XPS) in 20 mm Dicke, beidseitig beschichtet mit einem Spezialmörtel und verstärkt durch ein alkalibeständiges Glasfasergewebe. Für den Einsatz im Innenbereich.

Dank seiner Formstabilität ist Ki Winkel vielseitig einsetzbar. Durch das geringen Eigengewicht eignet sich der Ki Winkel zur schnellen und sauberen Ausführung rechtwinkliger Rohrverkleidungen, Installationsschächte oder Kanten im Innenausbau und im Sanierungsbereich. Der Einsatzbereich erstreckt sich neben dem Alt- auch in den Neubaubereich. Im Focus stehen Bad-Renovierung, Sanierung und Modernisierungsbereich.
Er bietet die Möglichkeit einfach und schnell Leitungen, Ecken und Kanten zu verkleiden. Tragfähige Untergründe für Fliesen, Naturstein, Putz oder Spachteltechnik können schnell erstellt werden.

Als Klebemörtel für Fliesen- und Natursteinbeläge sind alle Kiesel Fliesenkleber der Kategorie C2 S1 und C2 S2 nach DIN EN 12004 geeignet.

Für die vollflächige Verklebung muss der Untergrund fest, tragfähig, trocken, eben, rissfrei, sauber und frei von haftungsmindernden Substanzen sein.
Nicht tragfähige oder störende Schichten sind mechanisch zu entfernen und die Fläche anschließend staubfrei zu reinigen und ggf. zu grundieren.
Alte Fliesenbeläge müssen auf Festigkeit geprüft und mit einem alkalischen Grundreiniger gereinigt werden, lose Fliesen sind zu entfernen und Fehlstellen mit einem geeigneten Ausgleichs-, oder Sanierungsprodukt von Kiesel zu schließen.
Je nach Untergrund ist eine geeignete Kiesel Grundierung einzusetzen.

Bei Boden-und Treppenanwendungen sind Unebenheiten vorab auszugleichen und die Platten immer vollflächig zu verkleben. Belastbarkeit lediglich im privaten Wohnbereich.
– Holzuntergründe ggf. nachschrauben.
– In schallsensiblen Bereichen sind bauseitige Maßnahmen wie z. B. Randdämmstreifen vorzusehen.

Wichtig: Die jeweils gültigen Produktdatenblätter aller eingesetzten Kiesel Produkte sind zu beachten

Zuschneiden:

Der Ki Winkel lässt sich einfach mit Cuttermesser, Fuchsschwanz, Stichsäge oder Handkreissäge auf das gewünschte Maß zuschneiden. Aussparungen für Rohrdurchführungen o. ä. können mit einer Lochfräse oder geeigneter Bohrkrone erstellt werden.

Das Ki Winkel-Element wird lot- und fluchtgerecht, mit einem geeigneten Kiesel Dünnbettmörtel oder auch Oka DK (Dichtkleber) bzw. Oka MK (Montagekleber) an den vorbereiteten Untergrund angesetzt und ausgerichtet. Je nach Einbausituation und auftretender Belastung, kann das Element zusätzlich mit dem Ki Verbinder inU-Form am Untergrund mechanisch fixiert werden.

Montage auf Unterkonstruktionen:
Auf Holzständerwerken erfolgt die Befestigung des Ki Winkel-Elements mit Spanplattenschrauben (Länge = Plattenstärke + 20 mm) und dem Ki Disc Dämmplattenteller.
– Auf Metallprofilen wird der Ki Winkel mit selbstschneidenden Blechschrauben und dem Ki Disc Dämmplattenteller verschraubt.
– Die Dämmstoffteller sind bündig zur Oberfläche des Elements zu montieren.

In Bereichen mit Waschbecken, Toiletten oder anderen linienförmigen Lasten sind geeignete Verstärkungen oder Montagegestelle einzuplanen. Die Befestigungen müssen in den tragfähigen Untergrund eingeleitet werden. Leichte Anbauteile wie z. B. Handtuchhalter können mit geeigneten Hohlraumdübeln befestigt werden.

Nach vollständiger Aushärtung des Kiesel Dünnbettmörtels bzw. von Oka DK / Oka MK können Folgearbeiten erfolgen.

Fugen und Übergänge zu angrenzenden Ki Board- oder Ki Winkel- Elementen sind mit Ki Armierungsband und geeignetem Kiesel Dünnbettmörtel zu verspachteln.
In feuchtigkeitsbelasteten Bereichen erfolgt die Fugenausbildung nach vorherigem Grundieren direkt mit Kiesel Dichtband, anschließend ist eine Verbundabdichtung mit einem geeigneten Kiesel Systemprodukt aufzubringen.

Ausführung der Plattenstöße und Abdichtung bei Ki Winkel:

Die Fugen zwischen den Ki Board Platten werden mit dem Ki Verbindungsband und Kiesel Dünnbettmörtel verspachtelt.

Zu beachten bei der Anwendung in Feuchträumen nach DIN 18534, Abdichtung von Innenräumen bei Wassereinwirkungsklassen W0-I, W1-I, W2-I und W3-I mit und ohne chemische Beanspruchung:

Je nach Wassereinwirkungsklasse können die Abdichtarbeiten mit dem jeweiligen Kiesel Abdichtsystem auf dem grundierten Untergrund durchgeführt werden (AIV-F oder AIV-B).
Nach vollständiger Trocknung der Abdichtungsprodukte können Fliesen- und Natursteinbeläge mit geprüften Kiesel Dünnbettmörteln verlegt werden.

Besonderheiten – Wichtiger Hinweis:

In Bereichen mit Waschbecken, Wand-WCs oder anderen Konsol- bzw. Linienlasten sind geeignete Verstärkungen oder geprüfte Installationsgestelle zur sicheren Lastabtragung einzuplanen.
Befestigungen dieser Bauteile müssen bis in den tragenden Untergrund durchgreifen.

Leichte Anbauteile wie z. B. Toilettenpapierhalter oder Handtuchhaken können mit geeigneten Hohlraumdübeln montiert werden.

Bei Rollstuhlbefahrung oder dynamischen Punktlasten sind keramische Beläge mit einer Mindestfliesen­größe von 5 cm × 5 cm (Mindestdicke 7 mm) zu verwenden.

In normal beanspruchten Bereichen (privater Barfußbereich) ist auch die Verlegung von Glasmosaik ab 2 cm × 2 cm Kantenlänge möglich.

Es handelt sich bei Ki Winkel um einen extrudierten Polystyrol Hartschaum (XPS). Materialbedingt ist durch Begehen oder Klopfen ein Hohlklang feststellbar. Dies stellt keinen Mangel dar.

Der Ki Winkel ist  kein geprüftes Element im Sinne der Abdichtungsnorm. Ein allgemein bauaufsichtliches Prüfzeugnis (abP) ist nicht erteilt.

• Ablängen und zuschneiden: Cuttermesser, Fuchsschwanz, Stichsäge Handkreissäge zum Ablängen
• Bearbeitung: Lochfräse, geeignete Bohrkronen

Anfallende Produktreste und Verpackungen sind entsprechend den örtlichen Entsorgungsvorschriften zu behandeln.
